十八禁黄色视频,国产亚洲中文字幕91,国产成人免费视频精品一区二区,国产丝袜足交91,亚洲做性视频在线播放,久久久亚洲精品一区二区三区,亚洲欧美日韩中文在线观看,中文字幕乱码二线三线区别,亚洲自拍偷拍另类av,熟女91

    •
<li id="xlnsq"></li>












































        2022-12-30

          過渡金屬化合物d帶調(diào)控鋰硫電池催化性能



            分享到：










          南京大學(xué)張會(huì)剛教授ACS Nano：過渡金屬化合物d帶調(diào)控鋰硫電池催化性能
          【研究背景】

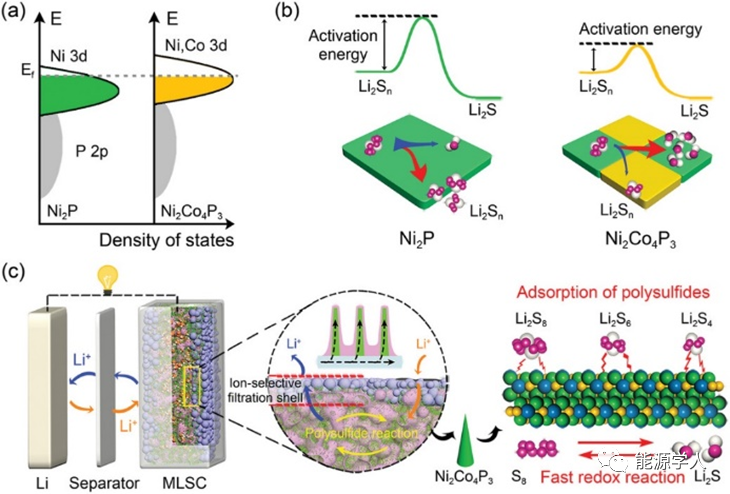

          由于超高的理論能量密度（2600 Wh kg–1）和低廉的成本，鋰硫電池受到持續(xù)的關(guān)注。然而，目前鋰硫電池仍存在很多亟需解決的問題，如多硫化物穿梭引起的容量衰減和活性物質(zhì)利用率低、轉(zhuǎn)化動(dòng)力學(xué)緩慢等。為了解決上述問題，研究人員從電極結(jié)構(gòu)設(shè)計(jì)、電解液改性、添加極性多硫化物吸附劑等角度出發(fā)來抑制多硫化物穿梭和改善硫正極的導(dǎo)電性能。近年來，張會(huì)剛教授課題組圍繞多硫化物吸附和催化劑設(shè)計(jì)展開了一系列研究，通過開發(fā)網(wǎng)狀結(jié)構(gòu)的極性Co3S4納米管（Nano Energy 2017, 37, 7–14）和金黃色葡萄球菌衍生的“仿生”雙極性結(jié)構(gòu)（Adv. Energy Mater. 2018, 1702373），有效抑制多硫化物穿梭，改善鋰硫電池性能。在前期工作的基礎(chǔ)上，課題組結(jié)合理論計(jì)算，通過設(shè)計(jì)過渡族金屬摻雜的催化劑，調(diào)控金屬d軌道和硫3p軌道之間的相互作用，研究催化過程機(jī)理，制備出高活性的多硫化物轉(zhuǎn)化反應(yīng)催化劑（Adv. Funct. Mater. 2019, 30, 1906661）（圖1）。
          圖1. 陽離子摻雜調(diào)控d帶的催化過程機(jī)理示意。

          【工作介紹】
          近日，在南京大學(xué)張會(huì)剛教授和阿貢國家實(shí)驗(yàn)室陸俊研究員的合作下，通過在Ni3N中引入氮空位缺陷，使得Ni的3d軌道向費(fèi)米能級(jí)方向移動(dòng)，增強(qiáng)了Ni3N與多硫化物之間的相互作用，弱化了多硫化物中的S-S鍵，使其轉(zhuǎn)化能壘降低（圖2）。通過變溫CV測試，結(jié)合阿倫尼烏斯方程，引入氮空位后的多硫化物轉(zhuǎn)化能壘僅為8.11 kJ mol–1，小于Ni3N的21.11 kJ mol–1。基于該催化劑設(shè)計(jì)，在1000圈的長循環(huán)過程中，容量衰減僅為每圈0.039%，即使在5.2 mg cm–2的高負(fù)載下，依然可以穩(wěn)定循環(huán)100圈。

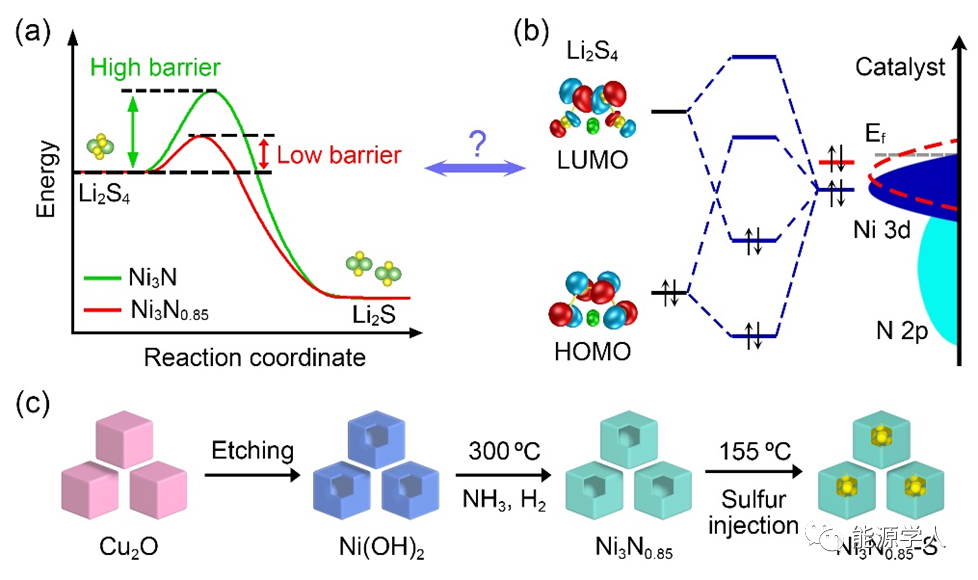

          圖2. 氮空位缺陷降低多硫化物轉(zhuǎn)化能壘以及Ni3N0.85制備流程示意圖

          【內(nèi)容表述】
          首先，如圖3a-c所示，作者通過Li2S成核實(shí)驗(yàn)證明在相同過電位下，Ni3N0.85具有更優(yōu)異的催化性能，同時(shí)，如圖3d-f所示，變溫CV測試結(jié)合阿倫尼烏斯方程可推導(dǎo)出Ni3N0.85中的多硫化物轉(zhuǎn)化能壘僅為8.11kJ mol–1，實(shí)驗(yàn)證明了Ni3N0.85具有優(yōu)異的催化性能。

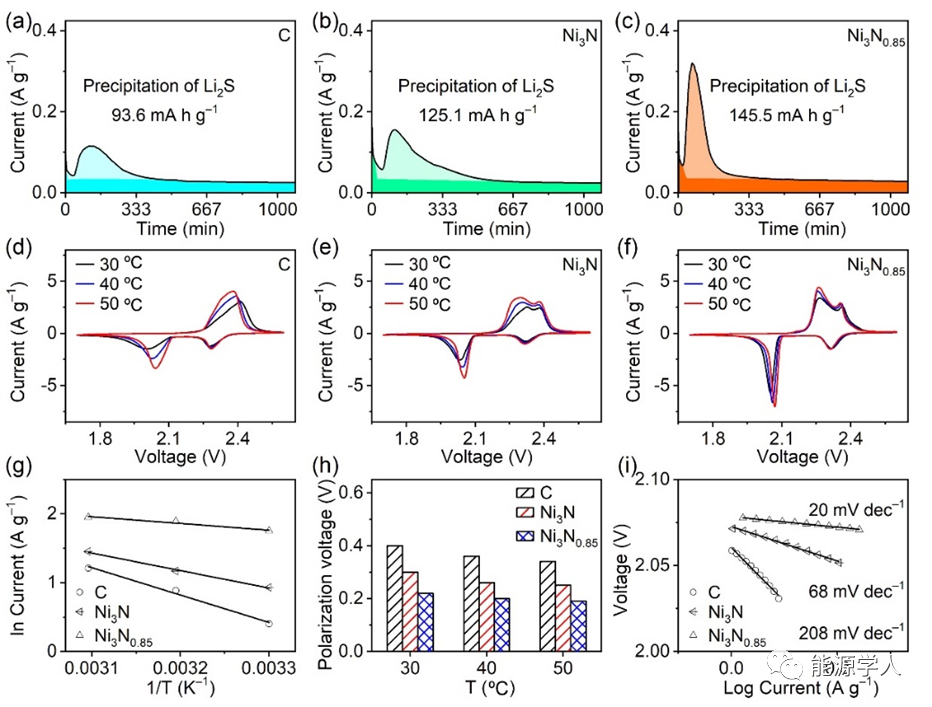

          圖3. 引入氮空位前后的催化性能測試

          為了在分子層面上揭示氮空位引入后的催化特性，如圖4所示，第一性原理計(jì)算表明，引入氮空位后，金屬Ni的3d軌道向費(fèi)米能級(jí)方向移動(dòng)，增強(qiáng)了多硫化物的吸附性能。差分電荷密度顯示出金屬Ni原子與多硫化物中的S原子之間存在較強(qiáng)的電荷轉(zhuǎn)移。作者進(jìn)一步通過Wannier計(jì)算，表明該電荷轉(zhuǎn)移主要是由于金屬Ni的3dxz，3dyz軌道分別與端基S的3px，3pz軌道重疊，電子從金屬Ni的3d軌道上轉(zhuǎn)移并填充到端基S原子的LUMO軌道上，使得端基S-S鍵的反鍵態(tài)增加，從而弱化了S-S鍵，催化了多硫化物轉(zhuǎn)化。

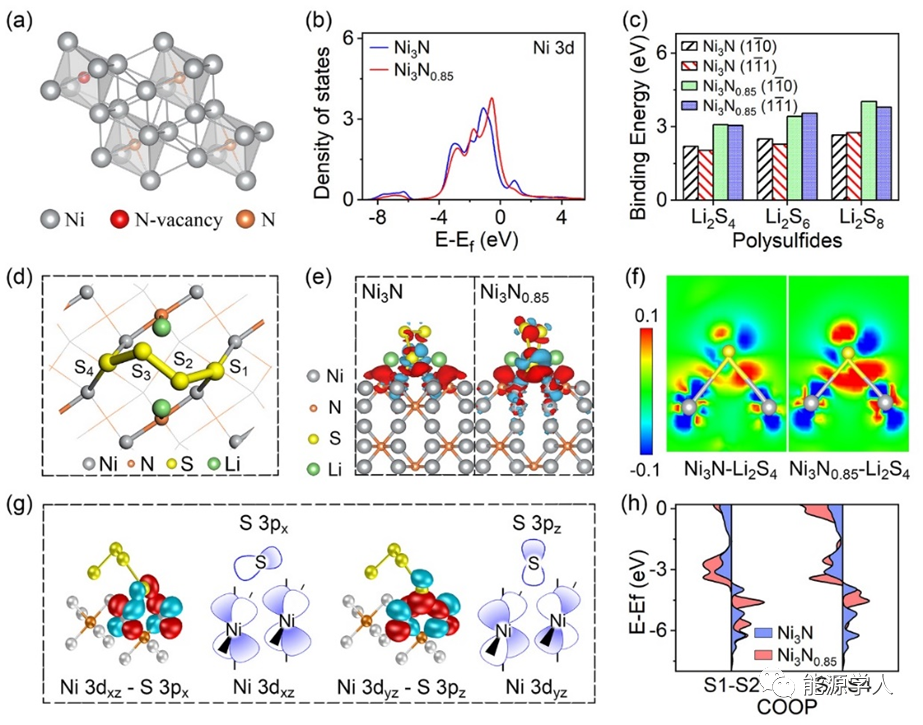

          圖4. 氮空位增強(qiáng)多硫化物吸附與催化性能的機(jī)理解釋

          如圖5所示，以Cu2O作為模板，合成出尺寸均一的中空Ni3N0.85立方塊，將S負(fù)載到中空立方塊內(nèi)部，也能夠起到一定的物理限域作用。

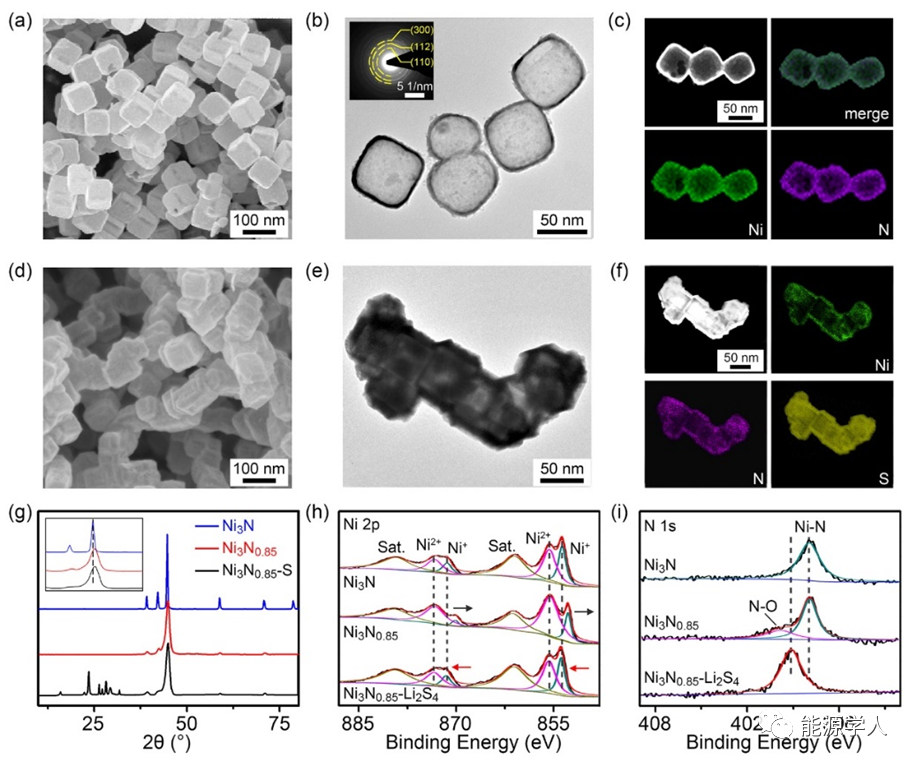

          圖5. 中空Ni3N0.85負(fù)載硫前后的立方塊形貌及物相表征

          電化學(xué)性能表征如圖6所示，以0.02 C倍率充放電，添加Ni3N0.85催化劑的極化電壓僅為0.12 V，在1.5 mg cm–2負(fù)載量下，循環(huán)1000圈后的比容量保持在669.4 mAh g–1，容量衰減僅為每圈0.039%。即使在5.2 mg cm–2負(fù)載量下，依然可以穩(wěn)定循環(huán)100圈。

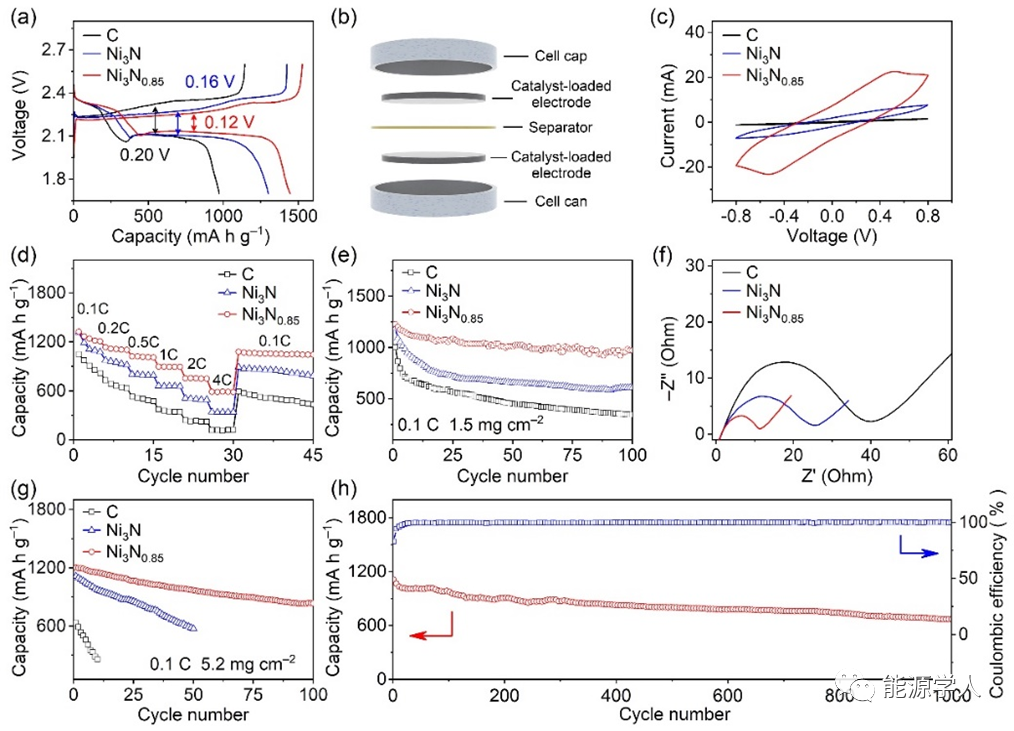

          圖6. 電化學(xué)性能表征

          【總結(jié)】
          綜上，通過引入氮空位缺陷，能夠調(diào)控催化劑的電子結(jié)構(gòu)，從而改善對(duì)多硫化物的吸附與催化性能。通過變溫CV測試，結(jié)合阿倫尼烏斯方程，引入氮空位后的多硫化物轉(zhuǎn)化能壘僅為8.11 kJ mol–1，小于Ni3N的21.11 kJ mol–1。基于該催化劑設(shè)計(jì)，在1000圈的長循環(huán)過程中，容量衰減僅為每圈0.039%，即使在5.2 mg cm–2的高負(fù)載下，依然可以穩(wěn)定循環(huán)100圈。該文章結(jié)合實(shí)驗(yàn)與理論計(jì)算，揭示了催化劑電子結(jié)構(gòu)與吸附和催化性能之間的內(nèi)在聯(lián)系，對(duì)于進(jìn)一步設(shè)計(jì)高活性鋰硫催化劑具有重要的意義。

          Zihan Shen, Zili Zhang, Matthew Li, Yifei Yuan, Yue Zhao, Shuo Zhang, Chenglin Zhong, Jia Zhu, Jun Lu*, and Huigang Zhang*, Rational design of a Ni3N0.85 electrocatalyst to accelerate polysulfide conversion in lithium-sulfur batteries, ACS nano, 2020, DOI:10.1021/acsnano.9b09371

          Zihan Shen, Mengqiu Cao, Zili Zhang, Jun Pu, Chenglin Zhong, Jiachen Li, Haixia Ma, Fujun Li, Jia Zhu, Feng Pan, Huigang Zhang, Efficient Ni2Co4P3 Nanowires Catalysts Enhance Ultrahigh‐Loading Lithium–Sulfur Conversion in a Microreactor‐Like Battery, Advanced Functional Materials, 2019, 30(3), 1906661 , DOI: 10.1002/adfm.201906661









                                 上一篇：新型離子液體電解液助力高安全性、高能量密度鋰金屬電池




                                 下一篇：高鎳正極材料循環(huán)過程中的反應(yīng)不均勻性分析

















          在線咨詢






          服務(wù)熱線


            咨詢電話: 0755－28909182  13824381687




          官方微信
























精品蜜臀AV在线天堂|
日韩精品免费无码专区|
亚洲AV无码精品狠狠爱|
亚洲中文字幕av有码|
日本熟妇中文字幕三级|
精品国产成人午夜福利|
欧洲亚洲精品免费二区|
熟女国产av一区二区|
高颜值国产女主播精品尤物|
久久国产一区中文字幕|
国产天堂av在线免费观看|
亚洲综合久久久中文字幕
|
永久免费AV无码网站在线|
岛国精品在线免费观看|
久久大香国产成人av|
懂色av一区二区三区免费观看|
久久蜜臀一区二区三区av|
麻豆国产精品VA在线观看不卡|
日韩中文字幕一区二区不卡|
国产精品中出在线播放|
日韩精品一区二区av在线|
欧美亚洲精品一区二区三区在线
|
亚洲av毛片成人精品|
黄片在线观看大全免费视频|
久久国产精品成人免费|
亚洲人妻av一区二区|
少妇av免费在线播放|
亚洲最大av一区二区三区|
中文字幕有码一区二区三区|
国内精品自产拍在线观看|
丰满人妻被猛烈进入中出|
国产精品av一二三区|
日本成人精品一区二区|
中文字幕日韩人妻高清在线|
欧洲国产伦久久久久久久|
亚洲国产一区久久yourpan|
三上悠亚中文av在线|
国产色诱视频在线观看|
久久国内偷拍综合视频|
欧美日本黑人一区二区|
成人黄色三级在线观看|
